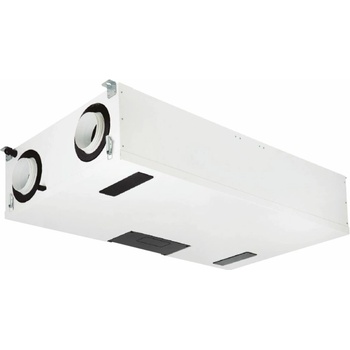

Soler & Palau S&P NEMBUS 21

Rekuperační jednotka NEMBUS 210 od španělského výrobce Soler & Palau určená pro větrání bytů, bytových domů a rodinných domů. Účinnost rekuperace dosahuje až 93%. Jednotka je vybavena EC motory s nízkou spotřebou.

Jednotka není standardně vybavena vlastním ohřívačem. V případě požadavku na předehřev lze použít integrovatelný modul NEMBUS-PH nebo externí potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování vzduchotechnického systému a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb.

Hlavní vlastnosti

• Účinnost rekuperace až 93%
• Horizontální nebo vertikální instalace
• Nízká spotřeba díky EC motorům
• Protimrazová ochrana do venkovní teploty -10 °C
• Připojovací hrdla Ø 125 mm
• Designový (drátový) ovladač

Jednotka je součástí programu Nová zelená úsporám pod kódem SVT30864.

Regulace

Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti bez nutnosti jakéhokiliv dalšího zásahu do ovládání jednotky. Jednotka je osazena čtyřmi kombinovanými čidl teploty a relativní vlhkosti. Ve výkonových charakteristikách jsou vyznačeny charakteristiky pro jednotlivé otáčky. Designový drátový ovladač umožňuje nastavení otáček ventilátorů, manuální ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu a signalizaci zanesení filtrů. Další nastavení jednotky se provádějí pomocí DIP přepínačů a potenciometrů na řídicí desce jednotky po sejmutí předního krytu. Pro automatický režim je možno nastavit týdenní program. Systém protimrazové ochrany umožňuje provoz jednotky až do venkovní teploty -10 °C bez nutnosti dodatečného předehřevu či dohřevu. Jednotku NEMBUS 210 je možné doplnit o moduly NEMBUS-VOC a modul pro konstantní průtok vzduchu SABIK-NEMBUS-SF. Možnost připojení ke Connectair (cloud S&P).

Technické vlastnosti

Skříň je z odolného EPP s vysokou hustotou. Čelní kovový panel a bočnice jsou opatřeny bílou práškovou barvou. Připojovací kruhová hrdla Ø 125 mm jsou osazena na bočních stranách skříně. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je z čelní strany jednotky. Jednotka obsahuje dva radiální ventilátory s dozadu zahnutými lopatkami. Motory jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21.

Protiproudý výměník s účinností až 93 %. Výměník je přístupný po otevření čelního panelu. V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65%) na sání i odtahu.

Montáž

Jednotka je určena k horizontální montáži pod strop nebo vertikální montáži na stěnu do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem SF-P 138 a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu.
